液壓拔輪器
- 可方便快速地拆卸齒輪，軸承，及其他壓緊配合的零件。
- 寬拉力范圍:5，10，171/2,30及50噸。
- 5噸及10噸拔輪器包括:單作用彈簧復位液壓油缸，油管，接頭，手動泵，拔輪器。
- 171/2, 30及50 噸拔輪器包括:雙體組合型單作用彈簧復位液壓油缸，油管，接頭，手動泵，拔輪器。
- 油缸，手動泵可單獨使用，擴大了使用范圍。
統一標準: GGG-P-00781-D
注意: 當空間足夠時，請盡量使用3爪液壓拔輪器以保證拔輪器的穩定性及更大、更均勻的拉力。
5噸拉力, 2/3爪拔輪器:
| 訂貨號 |
負載能力
(噸) |
規格描述 |
重量
(kg) |
| 1057 |
5 |
僅2/3爪拔輪器。 |
3.5 |
| 套裝內容: |
| PH53C |
5 |

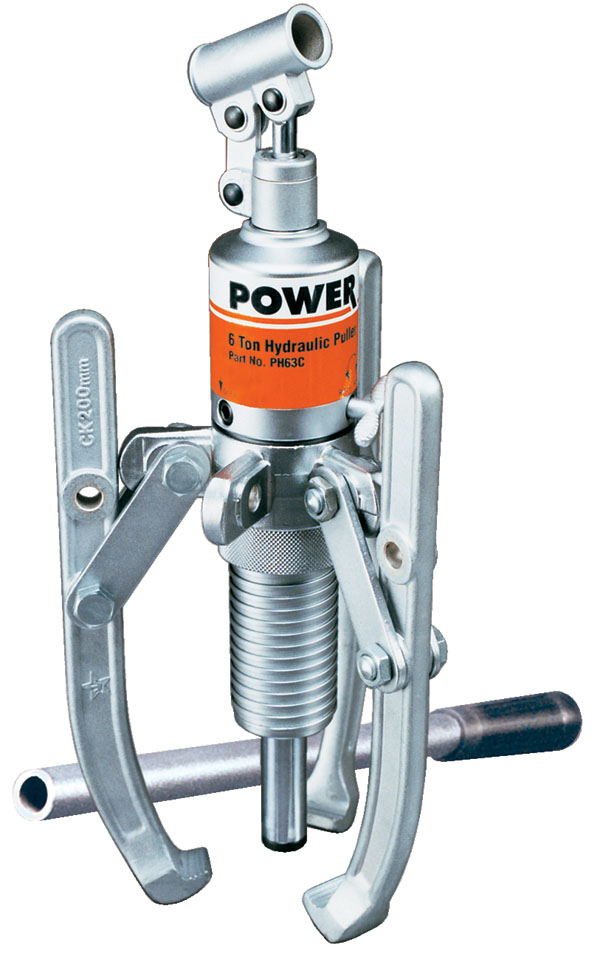

組合2爪/3爪拔輪器，包括1057 5噸拔輪器、RPS55液壓組(C55C 油缸、P12 700 bar手動泵、接頭及1.8 m油管)，309874推桿。 |
9.1 |
| PH53CR |
5 |
組合2爪/3爪拔輪器，包括1057 5噸拔輪器，C55C 油缸，309874推桿。 |
5.4 |
5噸拉馬的可供部件:
| 訂貨號 |
規格描述 |
重量 |
| 309874 |
15.9mm 直徑推桿。(在PH53C及PH53CR 液壓拔輪器組合中已包括) |
1.4 |
| 309875 |
22.2mm直徑推桿。 |
0.4 |
| 47997 |
2爪/3爪橫梁。(可用來將型號1038 7噸機械拔輪器轉變?yōu)?噸液壓拔輪器) |
1.0 |
10噸拉力, 2/3爪拔輪器:
| 訂貨號 |
負載能力
(噸) |
規格描述 |
重量 |
| 1060 |
10 |
僅含組合2爪/3爪拔輪器，10噸拉力。(不包含油缸及泵，油管，接頭及202179轉接頭) |
7.7 |
| 套裝內容: |
| PH103C |
10 |
組合2爪/3爪拔輪器，10噸拉力。包括1060 10噸拔輪器、RPS1010油缸及液壓泵組件。 |
23.6 |
| PH103CR |
10 |
組合2爪/3爪拔輪器，10噸拉力。包括1060 10噸拔輪器、202179 螺紋轉接頭，34602 推桿，C1010C 油缸。(不含液壓泵及油管) |
14.5 |
| 注意：此拔輪器可與任何10噸具有21/4"–14頸部螺紋的油缸配合使用。 |
17.5噸拉力, 2爪拔輪器:
| 訂貨號 |
負載能力
(噸) |
規格描述 |
重量 |
| 1064 |
17.5 |
僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) |
10.0 |
| 套裝內容: |
| PH172 |
17.5 |
2-爪拔輪器帶RT172中空雙體油缸及接頭，P55液壓泵。1.8m油管及接頭，1"–8x508mm長調節螺釘及調節曲柄。 |
27.7 |
17.5噸拉力, 3爪拔輪器:
| 訂貨號 |
負載能力
(噸) |
規格描述 |
重量 |
| 1066 |
17.5 |
僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) |
16.3 |
| 套裝內容: |
| PH173 |
17.5 |
3爪拔輪器帶RT172中空雙體油缸及接頭，P55液壓泵，1.8m油管及接頭，1"–8x508mm長調節螺釘及調節曲柄。 |
34.0 |
| PH173R |
17.5 |
3爪拔輪器帶RT172中空雙體油缸，調節螺釘及調節曲柄。 |
25.4 |
30噸拉力, 3爪拔輪器:
| 訂貨號 |
負載能力
(噸) |
規格描述 |
重量 |
| 1074 |
30 |
僅拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) |
40.8 |
| 套裝內容: |
| PH303 |
30 |
3爪拔輪器帶RT302中空雙體油缸及接頭，P55液壓泵，1.8m油管及接頭，11/4"–7x610mm調節螺釘及調節曲柄。 |
67.6 |
| PH303R |
30 |
3爪拔輪器帶RT302中空雙體油缸，調節螺釘及調節曲柄。 |
59.0 |
50噸拉力, 3爪拔輪器:
| 訂貨號 |
負載能力
(噸) |
規格描述 |
重量 |
| 1080 |
50 |
僅3爪拔輪器。(不含油缸，泵，油管，接頭，調節螺釘及調節曲柄) |
86.6 |
| 套裝內容: |
| PH503 |
50 |
3爪拔輪器帶RT503中空雙體油缸及接頭，P55液壓泵，1.8 m油管及接頭，15/8"–51/2x772mm長調節螺釘及調節曲柄。 |
129.7 |
僅拔輪器部分:
| 訂貨號 |
油缸噸位
(噸) |
爪 |
伸距 |
開距 |
爪厚度 |
爪寬度 |
重量 |
| 1057 |
5 |
2/3 |
222,3 |
292,1 |
8,7 |
25,0 |
3,5 |
| 1060 |
10 |
2/3 |
381,0 |
431,8 |
14,3 |
25,0 |
7,7 |
| 1064 |
17 ½ |
2 |
292,1 |
406,4 |
20,6 |
32,5 |
10,0 |
| 1066 |
17 ½ |
3 |
292,1 |
508,0 |
20,6 |
32,5 |
16,3 |
| 1074 |
30 |
3 |
493,8 |
863,6 |
28,6 |
41,3 |
40,8 |
| 1080 |
50 |
3 |
701,7 |
1117,6 |
35,7 |
47,6 |
86,6 |
|
