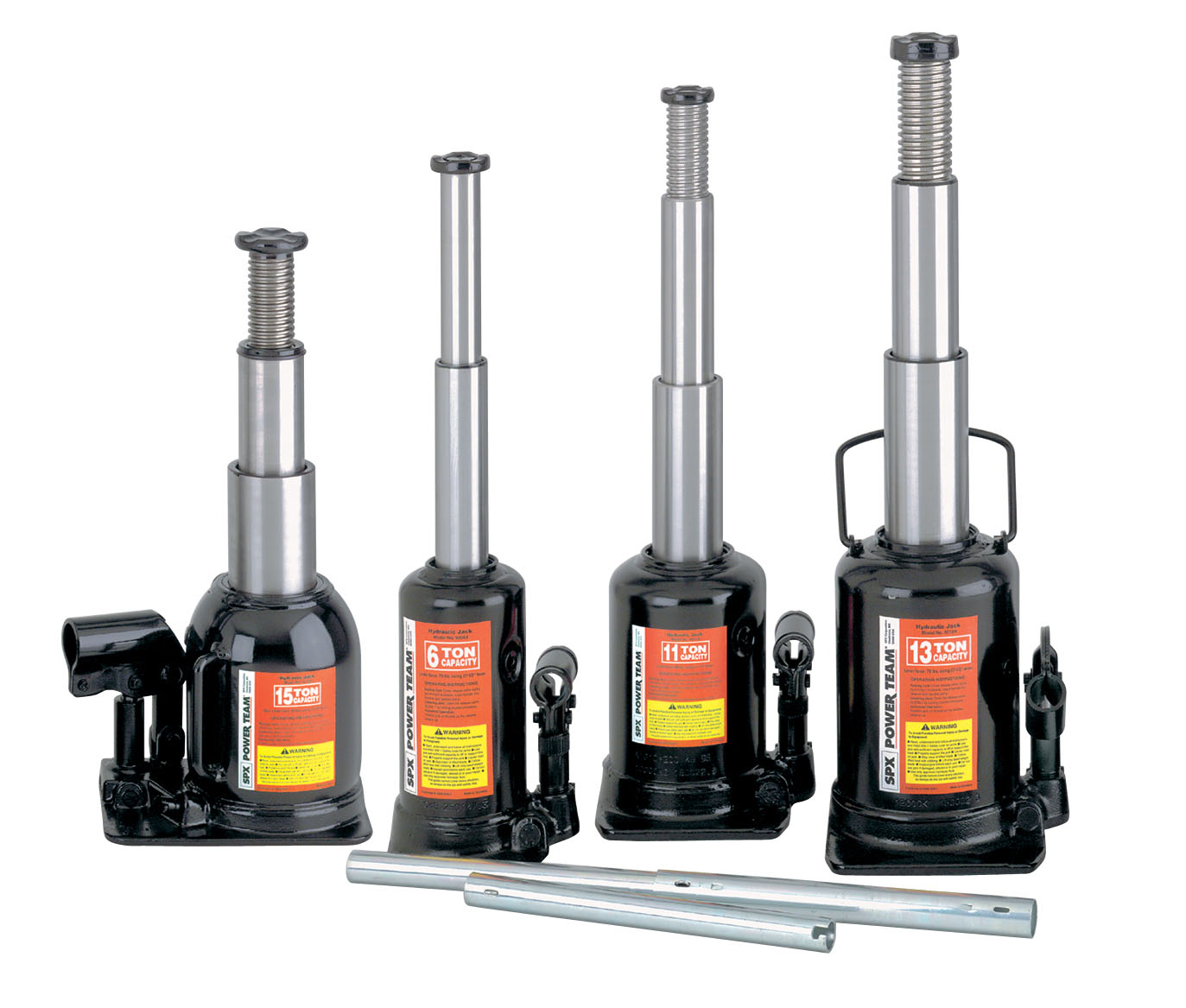

這些起重器具有更長伸距的頂升能力。
- 多級起重器除了具有標準柱式起重器所有的品質特征和頂升能力之外，還具有超長的行程，可以避免了頂升、墊高、頂升這一反復過程而節省時間從而提高效率。在大多數的應用中，使用者僅需一次放置起重器就可以完成頂升。
- 較高的9006X、9011X及9013X獨具帶斜角的底座，使得起重器能夠隨著側向載荷增加時相應傾斜，能夠極大的降低活塞所受的側向載荷。
符合ASME B30.1標準
| 訂貨號 |
起重量
(噸) |
行程
(mm) |
額定負載下
手柄作用力 |
攜帶手柄 |
額定負載
700 bar |
重量
(kg) |
| 9006X |
6 |
304,8 |
35,8 |
無 |
5,4 |
6,4 |
| 9011X |
11 |
261,6 |
39,9 |
無 |
10,0 |
8,9 |
| 9013X |
13 |
254,0 |
35,8 |
有 |
11,8 |
11,3 |
| 訂購號 |
縮回后的
最小高度
(mm) |
螺桿
伸出長度
(mm) |
螺桿伸出時
高度
(mm) |
活塞伸出25,4mm所需油缸行程次數 |
鞍座直徑
(mm) |
底座尺寸
(mm) |
手柄長度
(mm)
|
| 9006X |
215,9 |
–– |
520,7 |
14 |
44,5 |
120,7 x 133,4 † |
700,1 |
| 9011X |
200,0 |
68,3 |
530,2 |
25 |
41,3 |
160,4 x 165,1 † |
700,1 |
| 9013X |
230,2 |
84,2 |
570,1 |
35 |
47,6 |
176,2 x 185,8 † |
700,1 |
| 9015X |
169,9 |
69,9 |
419,1 |
32 |
52,4 |
152,9 x 193,7 |
600,1 |
| † Bevel底座 |
|
