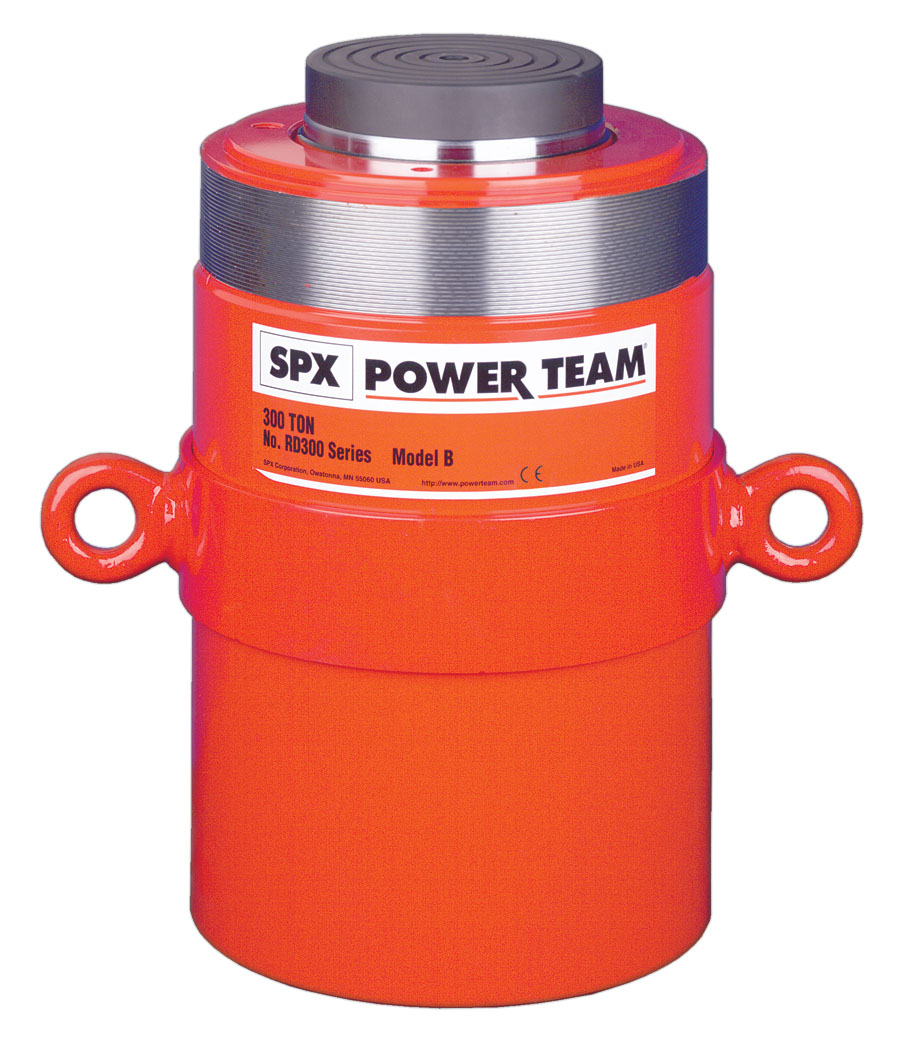

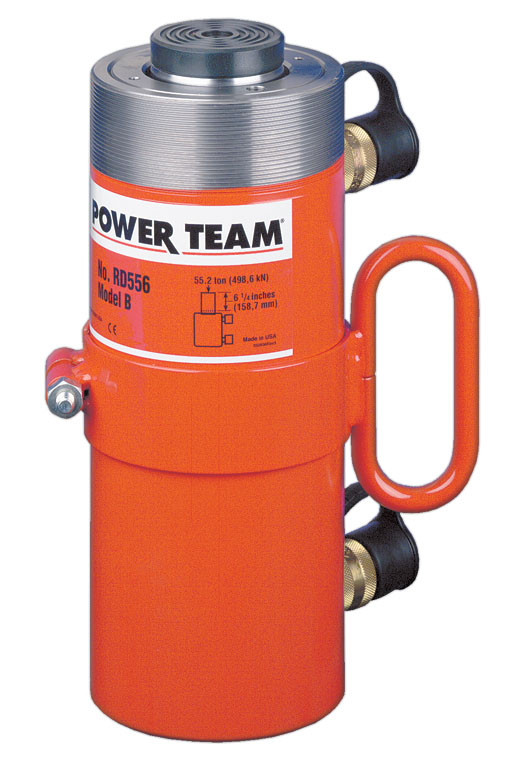

HIGH TONNAGE PREMIUM DESIGN FOR HIGH CYCLE LIFE.
- RD系列油缸特別適用于橋梁的起重、建筑物改造、造船、公用設施和礦山設備的維修。
- 鋁青銅軸承延長了其使用壽命，鍍鉻活塞桿能防腐。
- 鞍座外置使活塞桿螺紋露出以適合拉伸工況，螺紋能承受全載。
- 帶環槽的鞍座防止被荷載物滑動。
- 每個油缸都有兩個標準的3/8" NPTF 母接頭。（型號：9796）
- 內置安全閥防止回縮時回路中的壓力過高。
- 油缸缸體有底部安裝孔和頂部螺紋。
符合ASME B30.1 10,000 PSI標準
| 訂貨號 |
負載
能力
(噸) |
行程
(mm) |
油量
(cm3) |
承載塊
直徑
(mm) |
活塞缸
直徑
(mm) |
油缸
有效面積
(cm2)
|
缸體
內部壓力
(bar) |
700 bar
時的負載
(噸) |
重量
(kg) |
| |
推 |
拉 |
|
推 |
拉 |
|
|
推 |
拉 |
推 |
拉 |
推 |
拉 |
|
| RD106 |
10 |
4 |
158,8 |
228,0 |
90,2 |
34,9 |
42,9 |
14,4 |
5,7 |
616,60 |
624,32 |
10,2 |
4,0 |
10,0 |
| RD1010 |
10 |
4 |
254,0 |
365,7 |
144,3 |
34,9 |
42,9 |
14,4 |
5,7 |
616,60 |
624,32 |
10,2 |
4,0 |
12,7 |
| |
| RD256 |
25 |
8 |
158,8 |
528,1 |
165,6 |
54,0 |
65,1 |
33,2 |
10,4 |
668,45 |
684,93 |
23,4 |
7,3 |
18,1 |
| RD2514 |
25 |
8 |
362,0 |
1.205,4 |
375,6 |
54,0 |
65,1 |
33,2 |
10,4 |
668,45 |
684,93 |
23,4 |
7,3 |
29,5 |
| |
| RD556 |
55 |
28 |
158,8 |
1.131,6 |
577,3 |
66,7 |
95,3 |
71,2 |
36,3 |
686,65 |
685,41 |
50,1 |
25,6 |
27,9 |
| RD5513 |
55 |
28 |
333,4 |
2.376,4 |
1.212,0 |
66,7 |
95,3 |
71,2 |
36,3 |
686,65 |
685,41 |
50,1 |
25,6 |
40,9 |
| RD5518 |
55 |
28 |
460,4 |
3.280,0 |
1.672,8 |
66,7 |
95,3 |
71,2 |
36,3 |
686,65 |
685,41 |
50,1 |
25,6 |
64,5 |
| |
| RD8013 |
80 |
44 |
333,4 |
3.421,0 |
1.900,8 |
73,0 |
114,3 |
102,6 |
57,0 |
693,61 |
686,30 |
72,1 |
40,1 |
53,6 |
| |
| RD1006 |
100 |
44 |
168,3 |
2.241,9 |
959,4 |
98,4 |
130,2 |
133,1 |
57,0 |
668,45 |
686,65 |
93,5 |
40,1 |
57,2 |
| RD10013 |
100 |
44 |
333,4 |
4.439,5 |
1.902,4 |
98,4 |
130,2 |
133,1 |
57,0 |
668,45 |
686,65 |
93,5 |
40,1 |
82,2 |
| RD10020 |
100 |
44 |
511,2 |
6.809,3 |
2.919,2 |
98,4 |
130,2 |
133,1 |
57,0 |
668,45 |
686,65 |
93,5 |
40,1 |
118,0 |
| |
| RD1506 |
150 |
73 |
168,3 |
3.334,1 |
1.605,6 |
114,3 |
158,8 |
197,9 |
95,3 |
674,24 |
681,20 |
139,1 |
66,9 |
85,4 |
| RD15013 |
150 |
73 |
333,4 |
6.604,3 |
3.180,0 |
114,3 |
158,8 |
197,9 |
95,3 |
674,24 |
681,20 |
139,1 |
66,9 |
123,5 |
| RD15018 |
150 |
73 |
460,4 |
9.131,5 |
4.391,9 |
114,3 |
158,8 |
197,9 |
95,3 |
674,24 |
681,20 |
139,1 |
66,9 |
170,7 |
| |
| RD2006 |
200 |
113 |
168,3 |
4.485,4 |
2.456,7 |
114,3 |
184,2 |
266,3 |
145,9 |
668,03 |
688,92 |
187,2 |
102,6 |
118,9 |
| RD20013 |
200 |
113 |
333,4 |
8.885,5 |
4.869,2 |
114,3 |
184,2 |
266,3 |
145,9 |
668,03 |
688,92 |
187,2 |
102,6 |
161,6 |
| RD20018 |
200 |
113 |
460,4 |
12.270,5 |
6.722,4 |
114,3 |
184,2 |
266,3 |
145,9 |
668,03 |
688,92 |
187,2 |
102,6 |
200,7 |
| |
| RD3006 |
300 |
147 |
152,4 |
5.920,4 |
2.902,8 |
174,6 |
222,3 |
387,8 |
190,0 |
687,96 |
689,48 |
272,7 |
133,6 |
172,5 |
| RD30013 |
300 |
147 |
330,2 |
12.824,8 |
6.281,2 |
174,6 |
222,3 |
387,8 |
190,0 |
687,96 |
689,48 |
272,7 |
133,6 |
296,9 |
| |
| RD4006 |
400 |
186 |
152,4 |
7.724,4 |
4.050,8 |
198,4 |
254,0 |
506,6 |
240,3 |
702,23 |
689,48 |
356,2 |
169,0 |
265,6 |
| RD40013 |
400 |
186 |
330,2 |
16.744,4 |
8.790,4 |
198,4 |
254,0 |
506,6 |
240,3 |
702,23 |
689,48 |
356,2 |
169,0 |
349,6 |
| |
| RD5006 |
500 |
245 |
152,4 |
9.774,4 |
4.838,0 |
215,9 |
285,8 |
641,1 |
317,0 |
693,61 |
689,48 |
450,8 |
222,8 |
371,8 |
| RD50013 |
500 |
245 |
330,2 |
21.188,8 |
10.479,6 |
215,9 |
285,8 |
641,1 |
317,0 |
693,61 |
689,48 |
450,8 |
222,8 |
495,8 |
注意: 所有RD系列油缸的安裝孔都是標準的；安裝孔的方向?qū)?zhǔn)連接油口；RD300、RD400、及RD500的安裝孔方向是隨機的。
RD系列油缸的安裝孔
| 負載能力(噸) |
10 |
25 |
55 |
80 |
100 |
150 |
200 |
300 |
400 |
500 |
| 安裝孔數 |
2 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
| 螺紋尺寸 |
3/8"-16 |
1/2"-13 |
5/8"-11 |
5/8"-11 |
3/4"-10 |
1"-8 |
1 1/4"-7 |
1 1/4"-7 |
1 1/2"-12 |
1 3/8"-12 |
| 深度 |
15,9 |
19,1 |
22,2 |
22,2 |
25,4 |
25,4 |
31,8 |
44,5 |
47,6 |
50,8 |
| 基圓直徑 |
50,8 |
69,9 |
88,9 |
114,3 |
139,7 |
152,4 |
165,1 |
158,8 |
184,2 |
203,2 |
| 安裝孔方向 |
90° |
45° |
45° |
45° |
45° |
45° |
45° |
隨機 |
隨機 |
隨機 |
| |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
| 訂貨號 |
活塞
縮回后
總高度
(mm) |
活塞
伸出后
總高度
(mm) |
外圓
直徑
(mm) |
頸部
螺紋
(in.) |
活塞頸部
螺紋長度
(mm) |
底面至
油口距離
(mm) |
缸頂
至油口距離
(mm) |
活塞桿
直徑
(mm) |
活塞桿
內螺紋尺寸(in.)
及深度 |
活塞
突出長度
(mm) |
| RD106 |
296,9 |
455,6 |
76,2 |
2 3/4-12 |
41,3 |
25,4 |
63,5 |
33,4 |
1-8x25,4 |
6,4 |
| RD1010 |
398,5 |
652,5 |
76,2 |
2 3/4-12 |
41,3 |
25,4 |
63,5 |
33,4 |
1-8x25,4 |
6,4 |
| |
| RD256 |
314,3 |
473,1 |
101,6 |
4-12 |
41,3 |
25,4 |
63,5 |
54,0 |
1 1/2-16x25,4 |
19,1 |
| RD2514 |
517,5 |
879,5 |
101,6 |
4-12 |
41,3 |
25,4 |
63,5 |
54,0 |
1 1/2-16x25,4 |
19,1 |
| |
| RD556 |
329,4 |
488,2 |
127,0 |
5-12 |
41,3 |
33,4 |
63,5 |
66,7 |
1 11/16-8X30,2 |
15,9 |
| RD5513 |
504,0 |
837,4 |
127,0 |
5-12 |
41,3 |
33,4 |
63,5 |
66,7 |
1 11/16-8X30,2 |
15,9 |
| RD5518 |
657,2 |
1.117,6 |
127,0 |
5-12 |
41,3 |
33,4 |
63,5 |
66,7 |
1 11/16-8X30,2 |
15,9 |
| |
| RD8013 |
517,5 |
850,9 |
146,1 |
5 3/4-12 |
41,3 |
38,1 |
63,5 |
76,2 |
2-4 1/2x38,1 |
14,3 |
| |
| RD1006 |
350,0 |
518,3 |
174,6 |
6 7/8-12 |
41,3 |
38,1 |
63,5 |
98,4 |
2 3/4-12x29,4 |
15,9 |
| RD10013 |
515,1 |
848,5 |
174,6 |
6 7/8-12 |
41,3 |
38,1 |
63,5 |
98,4 |
2 3/4-12x29,4 |
15,9 |
| RD10020 |
774.7 |
1.285,9 |
174,6 |
6 7/8-12 |
41,3 |
70,6 |
63,5 |
98,4 |
2 3/4-12x29,4 |
15,9 |
| |
| RD1506 |
377,8 |
546,1 |
209,6 |
8 1/4-12 |
41,3 |
50,8 |
63,5 |
114,3 |
3 1/4-8x38,1 |
20,6 |
| RD15013 |
542,9 |
876,3 |
209,6 |
8 1/4-12 |
41,3 |
50,8 |
63,5 |
114,3 |
3 1/4-8x38,1 |
20,6 |
| RD15018 |
673,9 |
1.134,3 |
209,6 |
8 1/4-12 |
41,3 |
50,8 |
63,5 |
114,3 |
3 1/4-8x38,1 |
19,1 |
| |
| RD2006 |
406,4 |
574,7 |
241,3 |
9 1/2-12 -12 |
41,3 |
63,5 |
68,3 |
123,8 |
3 1/4-8x57,1 |
27,0 |
| RD20013 |
571,5 |
904,9 |
241,3 |
9 1/2-12 -12 |
41,3 |
63,5 |
68,3 |
123,8 |
3 1/4-8x57,1 |
27,0 |
| RD20018 |
723,9 |
1.184,3 |
241,3 |
9 1/2-12 -12 |
41,3 |
63,5 |
68,3 |
123,8 |
3 1/4-8x57,1 |
27,0 |
| |
| RD3006 |
438,9 |
591,3 |
273,1 |
10 1/2-12 -12 |
60,3 |
85,7 |
85,7 |
158,8 |
2 1/2-12x82,5 |
28,6 |
| RD30013 |
630,2 |
960,4 |
273,1 |
10 1/2-12 -12 |
60,3 |
85,7 |
85,7 |
158,8 |
2 1/2-12x82,5 |
28,6 |
| |
| RD4006 |
489,7 |
642,1 |
320,7 |
12 1/2-8 |
69,9 |
97,6 |
97,6 |
184,2 |
3-12x92,2 |
31,8 |
| RD40013 |
667,5 |
997,7 |
320,7 |
12 1/2-8 |
69,9 |
97,6 |
97,6 |
184,2 |
3-12x92,2 |
31,8 |
| |
| RD5006 |
522,3 |
674,7 |
374,7 |
14 3/4-8 |
79,4 |
105,6 |
105,6 |
203,2 |
3 1/4-12x107,9 |
38,1 |
| RD50013 |
700,1 |
1.030,3 |
374,7 |
14 3/4-8 |
79,4 |
105,6 |
105,6 |
203,2 |
性能表現 : 下表列舉了當RD系列的油缸連接液壓泵時所能獲得的行程經驗數據。實際表現可能會因具體工況的差異而有所不同。
| 液壓泵 |
油缸 |
每一秒油缸延伸出的行程 |
| 7 bar |
700 bar |
| PE55系列 |
RD55 |
1,0 |
12,0 |
| RD100 |
1,8 |
22,5 |
| RD200 |
3,5 |
45,0 |
| RD400 |
7,2 |
85,0 |
| |
| PQ120系列 |
RD200 |
3,4 |
20,6 |
| RD300 |
4,9 |
30,0 |
| RD400 |
6,4 |
39,0 |
| RD500 |
8,1 |
49,5 |
| |
| PE400系列 |
RD300 |
3,0 |
8,5 |
| RD400 |
3,9 |
11,1 |
| RD500 |
4,9 |
14,1 |
|
