適用于拉拔與緊固。
- 可互換的活塞端部附件使其運用更加靈活。
- 12, 20*, 30*, 50, 60 噸油缸均具有頂部螺紋。
- 油缸在最大行程處也能承受全載。
- 缸體壁經“Power Tech“表面處理，具有耐腐蝕能力。
- 除RH120外，所有的油缸都具有一個標準的3/8"NPT母接頭(型號：9796)
- RHA306型油缸具有鋁質缸體和活塞桿。
RH203 與 RHA306型油缸不具有頂部螺紋，詳情參閱表格。
符合ASME B30.1 10,000 PSI標準
| 訂貨號 |
負載能力
(噸) |
行程
(mm) |
油量
(cm3) |
安裝孔及
螺栓外圓
(mm) |
油缸
有效面積
(cm2) |
缸體
內部壓力
(bar) |
700 bar
時的負載
(噸) |
重量
(kg) |
| RH102 |
10 |
63,5 |
91 |
1/4-20x60,3 |
14,3 |
624,25 |
10,0 |
4,1 |
| RH108 |
10 |
203,2 |
290 |
1/4-20x60,3 |
14,3 |
624,25 |
10,0 |
8,5 |
| |
| RH120** |
12 |
8,0 |
14 |
5/16-18x50,8 |
17,8 |
599,29 |
12,5 |
1,4 |
| RH121 |
12 |
41,3 |
74 |
/ |
17,8 |
599,29 |
12,5 |
3,0 |
| RH121T* |
12 |
41,3 |
74 |
5/16-18x50,8 |
17,8 |
599,29 |
12,5 |
3,0 |
| RH123 |
12 |
76,2 |
136 |
/ |
17,8 |
599,29 |
12,5 |
4,0 |
| |
| RH202 |
20 |
50,8 |
155 |
3/4-16x82,6 |
30,4 |
583,71 |
21,4 |
7,3 |
| RH203 |
20 |
76,2 |
193 |
3/4-16x82,6 |
25,3 |
702,30 |
17,8 |
9,1 |
| RH206 |
20 |
152,4 |
465 |
3/4-16x82,6 |
30,4 |
583,71 |
21,4 |
13,7 |
| |
| RH302 |
30 |
63,5 |
260 |
7/16-20x92,1 |
40,9 |
652,04 |
28,8 |
11,6 |
| RHA306‡ |
30 |
149,2 |
625 |
7/16-20x92,1 |
40,9 |
652,04 |
28,8 |
9,9 |
| RH306 |
30 |
152,4 |
625 |
/ |
40,9 |
652,04 |
28,8 |
17,7 |
| |

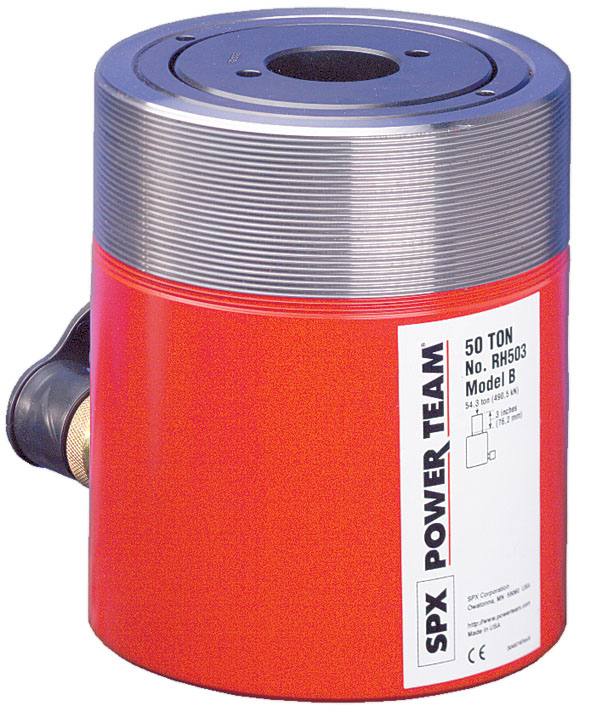

| RH503 |
50 |
76,2 |
534 |
1/2-18x120,7 |
70,0 |
634,87 |
49,3 |
21,2 |
| |
| RH603* |
60 |
76,2 |
607 |
1/8-13x130,2 |
79,4 |
672,24 |
55,9 |
27,2 |
| RH606* |
60 |
152,4 |
1211 |
1/8-13x130,2 |
79,4 |
672,24 |
55,9 |
35,4 |
| |
| RH1003* |
100 |
76,2 |
1014 |
/ |
133,0 |
668,79 |
93,5 |
52,2 |
* 配有攜帶手柄
** RH120和RH121T沒有內嵌的螺紋孔螺紋，但是有一個3/4-16的內螺紋孔，RH120的進油口型式為1/4"NPTF。
‡ 鋁質 |
| |
A |
B |
C |
D |
E |
F |
H |
N |
O |
| 訂貨號 |
活塞縮回后
總高度
(mm) |
活塞伸出后
總高度
(mm) |
外圓直徑
(mm) |
頸部
螺紋尺寸
(in.) |
活塞頸部
螺紋長度
(mm) |
底面至
油口距離
(mm) |
活塞桿
直徑
(mm) |
中空直徑
(mm)
|
內嵌
螺紋孔
(in.) |
| RH102 |
135,0 |
198,4 |
76,2 |
/ |
/ |
25,4 |
52,4 |
19,5 |
1 3/4-12 |
| RH108 |
287,4 |
490,6 |
76,2 |
/ |
/ |
25,4 |
52,4 |
19,5 |
1 3/4-12 |
| |
| RH120** |
55,6 |
63,5 |
69,9 |
2 3/4-16 |
31,8 |
9,5 |
34,9 |
17,5 |
3/4-16 |
| RH121 |
122,2 |
163,6 |
69,9 |
2 3/4-16 |
31,8 |
25,4 |
34,9 |
20,2 |
/ |
| RH121T* |
122,2 |
163,6 |
69,9 |
2 3/4-16 |
31,8 |
25,4 |
34,9 |
17,5 |
3/4-16 |
| RH123 |
184,2 |
260,4 |
69,9 |
2 3/4-16 |
20,6 |
25,4 |
34,9 |
20,6 |
/ |
| |
| RH202 |
155,6 |
206,4 |
98,4 |
3 7/8-12 |
38,1 |
25,4 |
54,0 |
27,4 |
1 9/16-16 |
| RH203 |
154,0 |
230,2 |
101,6 |
/ |
/ |
25,4 |
69,9 |
26,6 |
2 1/4-12 |
| RH206 |
308,0 |
460,4 |
98,4 |
3 7/8-12 |
38,1 |
25,4 |
54,0 |
27,4 |
1 9/16-16 |
| |
| RH302 |
158,8 |
222,3 |
120,7 |
4 3/4-12 |
38,1 |
29,4 |
82,6 |
32,9 |
2 3/4-12
|
| RHA306‡ |
283,4 |
432,6 |
130,2 |
/ |
/ |
31,8 |
82,6 |
32,5 |
2 5/8-8 |
| RH306 |
247,7 |
400,1 |
120,7 |
4 3/4-12 |
38,1 |
29,4 |
82,6 |
32,5 |
2 3/4-12 |
| |
| RH503 |
181,0 |
257,2 |
152,4 |
6-12 |
50,8 |
31,8 |
104,8 |
42,5 |
3 1/4-12 -12 |
| |
| RH603* |
235,0 |
311,2 |
158,8 |
6 1/4-12 |
63,5 |
25,4 |
91,3 |
54,0 |
3-12 |
| RH606* |
311,2 |
463,6 |
158,8 |
6 1/4-12 |
63,5 |
25,4 |
91,3 |
54,0 |
3-12 |
| |
| RH1003* |
254,0 |
330,2 |
212,7 |
/ |
/ |
31,8 |
127,0 |
79,4 |
4 1/8-12 |
* 配有攜帶手柄
** RH120和RH121T沒有內嵌的螺紋孔螺紋，但是有一個3/4-16的內螺紋孔，RH120的進油口型式為1/4"NPTF。
‡ 鋁質 |
|
