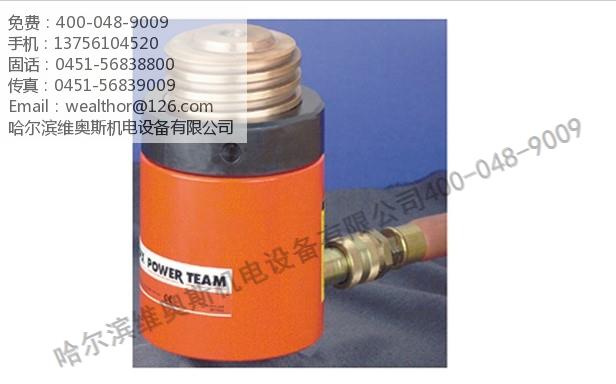

機械式鎖定支撐載荷。
- 液壓壓力釋放后，對載荷的支承可持續(xù)一段時間。
- 當行程到達極限時，有可見的顯示帶會提醒操作者；設有溢流口限制活塞的行程，防止活塞過度伸出。
- 油缸的活塞桿有金屬鍍層可減少磨損并防止銹蝕。
| 訂貨號 |
負載能力
(噸) |
行程
(mm) |
油量
(cm3) |
油缸直徑
(mm) |
油缸
有效面積
(cm2) |
缸體
內(nèi)部壓力
(bar) |
700 bar
時的負載
(噸) |
重量
(kg) |
| R552L |
55 |
50,8 |
362 |
95,3 |
71,2 |
686,99 |
50,1 |
15,3 |
| R556L |
55 |
152,4 |
1.087 |
95,3 |
71,2 |
686,99 |
50,1 |
26,3 |
| R5510L |
55 |
254,0 |
1.811 |
95,3 |
71,2 |
686,99 |
50,1 |
36,3 |
| |
| R1002L |
100 |
50,8 |
677 |
130,2 |
133,1 |
668,45 |
93,4 |
30,0 |
| R1006L |
100 |
152,4 |
2.030 |
130,2 |
133,1 |
668,45 |
93,4 |
46,8 |
| R10010L |
100 |
254,0 |
3.383 |
130,2 |
133,1 |
668,45 |
93,4 |
64,5 |
| |
| R1502L |
150 |
50,8 |
1.007 |
158,8 |
197,9 |
674,17 |
139,1 |
53,1 |
| R1506L |
150 |
152,4 |
3.019 |
158,8 |
197,9 |
674,17 |
139,1 |
80,4 |
| |
| R2002L |
200 |
50,8 |
1.355 |
184,2 |
266,3 |
668,10 |
187,2 |
83,1 |
| R2006L |
200 |
152,4 |
4.062 |
184,2 |
266,3 |
668,10 |
187,2 |
117,6 |
| |
| R2802L |
280 |
50,8 |
1.861 |
215,9 |
366,0 |
680,51 |
257,3 |
118,5 |
| R2806L |
280 |
152,4 |
5.583 |
215,9 |
366,0 |
680,51 |
257,3 |
163,0 |
| R28010L |
280 |
254,0 |
9.305 |
215,9 |
366,0 |
680,51 |
257,3 |
208,4 |
| |
| R3552L |
355 |
50,8 |
2.326 |
241,3 |
457,2 |
690,65 |
321,5 |
173,0 |
| R3556L |
355 |
152,4 |
6.975 |
241,3 |
457,2 |
690,65 |
321,5 |
232,4 |
| |
| R4302L |
430 |
50,8 |
2.840 |
266,7 |
558,5 |
684,79 |
392,7 |
252,4 |
| R4306L |
430 |
152,4 |
8.520 |
266,7 |
558,5 |
684,79 |
392,7 |
392,2 |
| R43010L |
430 |
254,0 |
14.201 |
266,7 |
558,5 |
684,79 |
392,7 |
405,9 |
| |
| R5652L |
565 |
50,8 |
3.710 |
304,8 |
729,5 |
688,86 |
512,9 |
368,2 |
| R5656L |
565 |
152,4 |
11.129 |
304,8 |
729,5 |
688,86 |
512,9 |
468,1 |
| R56510L |
565 |
254,0 |
18.548 |
304,8 |
729,5 |
688,86 |
512,9 |
568,0 |
| * 注意:所承受載荷不能超過油缸的額定載荷，不能用于支承附加的可動載荷，例如在移動的車輛上使用。 |
| |
A |
B |
C |
F |
H |
K |
T |
| 訂貨號 |
活塞縮回后
總高度
(mm) |
活塞伸出后
總高度
(mm) |
外圓直徑
(mm) |
底面至
油口距離
(mm) |
活塞桿
直徑
(mm) |
活塞桿
突出長度
(mm) |
鎖定螺母
厚度
(mm) |
| R552L |
161,9 |
212,7 |
125,4 |
25,4 |
95,3 |
3,2 |
36,6 |
| R556L |
263,5 |
415,9 |
125,4 |
25,4 |
95,3 |
3,2 |
36,6 |
| R5510L |
365,1 |
619,1 |
125,4 |
25,4 |
95,3 |
3,2 |
36,6 |
| |
| R1002L |
184,2 |
235,0 |
165,1 |
25,4 |
130,2 |
3,2 |
44,5 |
| R1006L |
285,8 |
438,2 |
165,1 |
25,4 |
130,2 |
3,2 |
44,5 |
|
R10010L
|
387,4 |
641,4 |
165,1 |
25,4 |
130,2 |
3,2 |
44,5 |
| |
| R1502L |
206,4 |
257,2 |
204,8 |
31,8 |
158,8 |
3,2 |
44,5 |
| R1506L |
308,0 |
460,4 |
204,8 |
31,8 |
158,8 |
3,2 |
44,5 |
| |
| R2002L |
241,3 |
292,1 |
235,0 |
41,3 |
184,2 |
3,2 |
50,8 |
| R2006L |
342,9 |
495,3 |
235,0 |
41,3 |
184,2 |
3,2 |
50,8 |
| |
| R2802L |
247,7 |
298,5 |
276,2 |
41,3 |
215,9 |
3,2 |
57,2 |
| R2806L |
349,3 |
501,7 |
276,2 |
41,3 |
215,9 |
3,2 |
57,2 |
| R28010L |
450,9 |
704,9 |
276,2 |
41,3 |
215,9 |
3,2 |
57,2 |
| |
| R3552L |
292,1 |
342,9 |
298,5 |
54,0 |
241,3 |
3,2 |
60,3 |
| R3556L |
393,7 |
546,1 |
298,5 |
54,0 |
241,3 |
3,2 |
60,3 |
| |
| R4302L |
333,4 |
384,2 |
330,2 |
63,5 |
266,7 |
3,2 |
69,9 |
| R4306L |
435,0 |
587,4 |
330,2 |
63,5 |
266,7 |
3,2 |
69,9 |
| R43010L |
536,6 |
790,6 |
330,2 |
63,5 |
266,7 |
3,2 |
69,9 |
| |
| R5652L |
371,5 |
422,3 |
377,8 |
69,9 |
304,8 |
3,2 |
79,4 |
| R5656L |
473,1 |
625,5 |
377,8 |
69,9 |
304,8 |
3,2 |
79,4 |
| R56510L |
574,7 |
828,7 |
377,9 |
69,9 |
304,8 |
3,2 |
79,4 |
|
