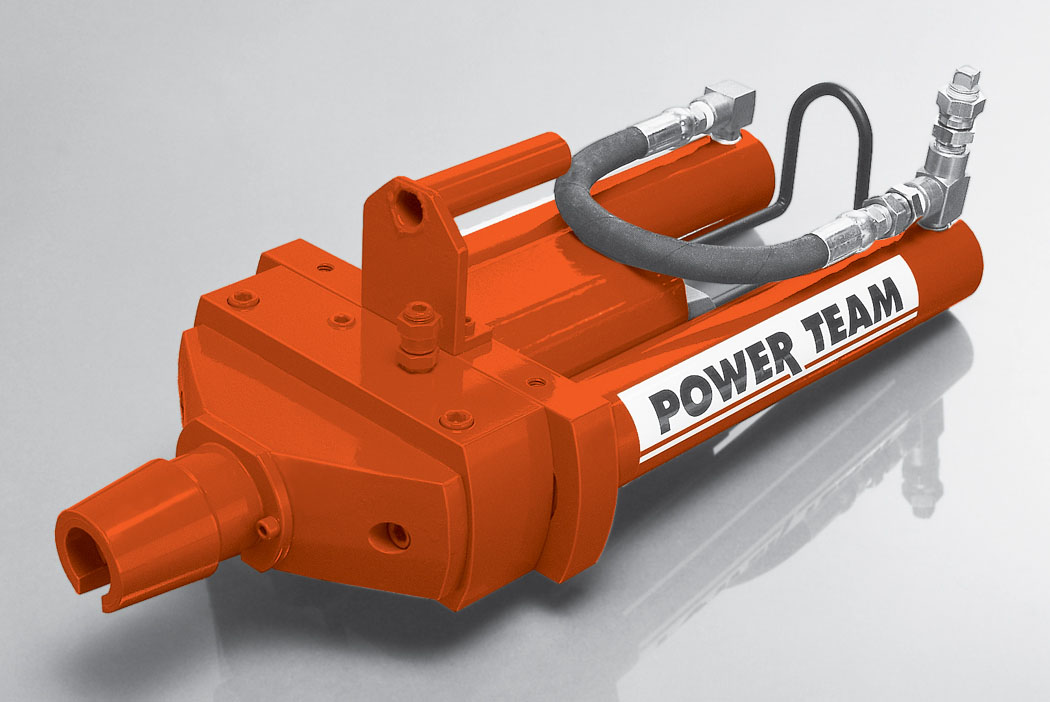

Power Team單束拉伸油缸是工業中最為耐用的拉伸油缸。
- 非常適合于工作環境又臟又熱并且使用非常頻繁的工況。
- 有單作用或雙作用型式可選。
- 標準單作用裝置的行程為254mm，特殊訂購可提供其它的行程長度。
- 可以特別訂購末端連接座用于生產線或野外工作。
- 維修簡便，零件壽命持久并易于更換。
- 76.2mm可拆卸連接座鼻塊組塊可以極其簡便的更換成可選的152.4mm鼻塊。
- 快速回位和極輕的重量使其可適用于高空或高架作業。
- 所有的液壓控制件均為內置式設計;使得張緊和釋放更加有效和安全。
- 標準雙作用型行程為216mm，其它油缸行程可按需訂購。
- 可提供特殊設計的Power Team控制閥用于拉伸油缸使其更加安全可靠。
| 訂貨號 |
規格描述 |
負載
能力(噸) |
行程
(mm) |
裝置
類型 |
缸體
內部壓力
(bar) |
700 bar
時的負載
(bar) |
重量
(kg) |
| SJ2010 |
單作用拉伸油缸，彈簧回退，12,7mm纜繩。 |
20 |
254,0 |
彈簧 |
616,9 |
20,3 |
25,0 |
| SJ2010P |
單作用拉伸油缸，動力回退，12,7mm纜繩。 |
20 |
254,0 |
動力 |
616,9 |
20,3 |
25,0 |
| SJ2010DA |
雙作用拉伸油缸，動力回退，12,7mm纜繩。 |
20 |
215,9 |
動力 |
522,3 |
23,9 |
19,1 |
| SJ3010 |
單作用拉伸油缸，彈簧回退，15,2mm纜繩。 |
30 |
254,0 |
彈簧 |
658,4 |
28,5 |
34,5 |
| SJ3010P |
單作用拉伸油缸，動力回退，15,2mm纜繩。 |
30 |
254,0 |
動力 |
658,4 |
28,5 |
34,5 |
| SJ3010DA |
雙作用拉伸油缸，動力回退，15,2mm纜繩。 |
30 |
215,9 |
動力 |
520,8 |
36,0 |
23,6 |
| |
| 訂貨號 |
推薦使用的液壓泵 |
油量
(L) |
纜繩直徑
(mm) |
| SJ2010 |
PE554P/PE604T |
0,74 |
9,5-12,7 |
| SJ2010P |
PE554PT/PE604PT |
0,74 |
9,5-12,7 |
| SJ2010DA |
PE554PT/PE604PT |
0,87 |
9,5-12,7 |
| SJ3010 |
PE554P/PE604T |
1,04 |
9,5-15,24 |
| SJ3010P |
PE554PT/PE604PT |
1,04 |
9,5-15,24 |
| SJ3010DA |
PE554PT/PE604PT |
1,11 |
9,5-15,24 |
| 訂貨號 |
A
(mm) |
B
(mm) |
C
(mm) |
重量
(kg) |
| SJ2010 |
533,4 |
228,6 |
165,1 |
25,0 |
| SJ2010P |
558,8 |
259,2 |
177,8 |
34,5 |
| SJ3010 |
558,8 |
259,2 |
177,8 |
34,5 |
| SJ3010P |
558,8 |
259,2 |
177,8 |
34,5 |
| SJ2010DA |
469,9 |
190,5 |
165,1 |
20,4 |
| SJ3010DA |
469,9 |
215,9 |
165,1 |
23,6 |
|
