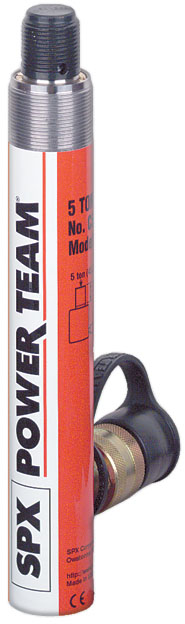

單作用，彈簧復位�；钊麠U和基座的螺紋適配相關的附件及轉接頭。
- 缸體頸部、活塞桿頂部帶有螺紋，缸體底部帶有內螺紋，非常易于安裝。
- 每個油缸都有一個標準的3/8" NPTF規格的母接頭 9796 ; 油口為 3/8" NPTF。
符合ASME B30.1 10,000 PSI標準
| 訂貨號 |
負載能力
(噸) |
行程
(mm) |
油量
(cm3) |
油缸內徑
(mm) |
油缸
有效面積
(cm2) |
缸體
內部壓力
(bar) |
700bar
時的負載
(噸) |
重量
(kg) |
| C55CBT |
5 |
133,4 |
85 |
28,6 |
6,4 |
693,7 |
4,5 |
2,0 |
| C106CBT |
10 |
155,6 |
228 |
42,9 |
14,4 |
616,9 |
10,2 |
4,7 |
| C1010CBT |
257,2 |
375 |
42,9 |
14,4 |
616,9 |
10,2 |
6,3 |
| C256CBT |
25 |
158,8 |
528 |
65,1 |
33,3 |
668,7 |
23,4 |
11,1 |
| C2514CBT |
362,0 |
1205 |
65,1 |
33,3 |
668,7 |
23,4 |
18,2 |
| |
A |
B |
C |
D |
E |
| 訂貨號 |
活塞縮回
后總高度
(mm) |
活塞伸出
后總高度
(mm) |
外圓直徑
(mm) |
頸部
螺紋尺寸
(in.) |
頸部
螺紋長度
(mm) |
| C55CBT |
266,7 |
400,1 |
38,1 |
1 1/2–16 |
28,6 |
| C106CBT |
292,1 |
447,7 |
57,2 |
2 1/4–14 |
28,6 |
| C1010CBT |
393,7 |
650,9 |
57,2 |
2 1/4–14 |
28,6 |
| C256CBT |
339,7 |
498,5 |
85,7 |
3 5/16–12 |
49,2 |
| C2514CBT |
542,9 |
904,9 |
85,7 |
3 5/16–12 |
49,2 |
| |
F |
H |
K |
P |
Q |
| 訂貨號 |
底面至
油口距離
(mm) |
活塞桿
直徑
(mm) |
活塞桿
伸出長度
(mm) |
活塞桿
頂部螺紋
(NPT) |
缸體底部
內螺紋(NPSM)
(in) |
| C55CBT |
47,6 |
25,4 |
28,6 |
3/4–14 |
3/4–14 |
| C106CBT |
42,9 |
38,1 |
27,0 |
1 1/4–11 1/2 |
1 1/4–11 1/2 |
| C1010CBT |
42,9 |
38,1 |
27,0 |
1 1/4–11 1/2 |
1 1/4–11 1/2 |
| C256CBT |
47,6 |
57,2 |
47,6 |
2–11 1/2 |
2–11 1/2 |
| C2514CBT |
47,6 |
57,2 |
47,6 |
2–11 1/2 |
2–11 1/2 |
|
