堅固耐用，適用于一般場合的頂升和壓緊。
- 鋁青銅軸承可減小偏心載荷引起的磨損
- 最大尺寸的彈簧能加速活塞的回縮及增加彈簧的壽命
- 堅固鋼質缸體經久耐用
- 鍍鉻活塞桿能抗磨損和抗腐蝕
- 可提供大量各種附件與活塞桿、缸體或油缸基座匹配
- 在標準的5噸至55噸油缸底座上都有安裝孔，對于75噸至10噸油缸也可以按需要提供安裝孔
- 每個油缸都有一個標準的3/8" NPTF母接頭，油口為3/8"NPTF
| 訂貨號 |
負載
能力
(噸) |
行程
(mm) |
油量
(cm3) |
活塞頸部
螺紋長度
(mm)
|
活塞桿
伸出長度
(cm2) |
油缸
內部壓力
(bar) |
700 bar
時的負載
(噸) |
重量
(kg) |
| C51C |
5 |
25,4 |
18 |
28,6 |
6,4 |
693,68 |
4,5 |
1,0 |
| C53C |
82,6 |
52 |
28,6 |
6,4 |
693,68 |
4,5 |
1,5 |
| C55C |
133,4 |
85 |
28,6 |
6,4 |
693,68 |
4,5 |
1,8 |
| C57C |
184,2 |
118 |
28,6 |
6,4 |
693,68 |
4,5 |
2,3 |
| C59C |
235,0 |
151 |
28,6 |
6,4 |
693,68 |
4,5 |
2,6 |
| |
| C101C |
10 |
25,4 |
36 |
42,9 |
14,4 |
616,94 |
10,2 |
1,8 |
| C102C |
54,0 |
79 |
42,9 |
14,4 |
616,94 |
10,2 |
2,3 |
| C104C |
104,8 |
151 |
42,9 |
14,4 |
616,94 |
10,2 |
3,0 |
| C106C |
155,6 |
225 |
42,9 |
14,4 |
616,94 |
10,2 |
4,3 |
| C108C |
206,4 |
326 |
42,9 |
14,4 |
616,94 |
10,2 |
5,0 |
| C1010C |
257,2 |
371 |
42,9 |
14,4 |
616,94 |
10,2 |
5,9 |
| C1012C |
308,0 |
444 |
42,9 |
14,4 |
616,94 |
10,2 |
6,6 |
| C1014C |
358,2 |
518 |
42,9 |
14,4 |
616,94 |
10,2 |
7,4 |
| C1016C |
406,4 |
592 |
42,9 |
14,4 |
616,94 |
10,2 |
8,4 |
| |
| C151C |
15 |
25,4 |
51 |
50,8 |
20,3 |
658,38 |
14,2 |
3,4 |
| C152C |
54,0 |
110 |
50,8 |
20,3 |
658,38 |
14,2 |
4,0 |
| C154C |
104,8 |
211 |
50,8 |
20,3 |
658,38 |
14,2 |
5,2 |
| C156C |
155,6 |
315 |
50,8 |
20,3 |
658,38 |
14,2 |
6,9 |
| C158C |
206,4 |
418 |
50,8 |
20,3 |
658,38 |
14,2 |
8,1 |
| C1510C |
257,2 |
522 |
50,8 |
20,3 |
658,38 |
14,2 |
9,4 |
| C1512C |
308,0 |
625 |
50,8 |
20,3 |
658,38 |
14,2 |
10,5 |
| C1514C |
358,8 |
728 |
50,8 |
20,3 |
658,38 |
14,2 |
11,8 |
| C1516C |
406,4 |
825 |
50,8 |
20,3 |
658,38 |
14,2 |
12,8 |
| |
| C251C |
25 |
25,4 |
84 |
65,1 |
33,2 |
668,72 |
23,4 |
5,4 |
| C252C |
50,8 |
169 |
65,1 |
33,2 |
668,72 |
23,4 |
6,3 |
| C254C |
101,6 |
338 |
65,1 |
33,2 |
668,72 |
23,4 |
8,0 |
| C256C |
158,8 |
528 |
65,1 |
33,2 |
668,72 |
23,4 |
9,9 |
| C258C |
209,6 |
697 |
65,1 |
33,2 |
668,72 |
23,4 |
11,6 |
| C2510C |
260,4 |
866 |
65,1 |
33,2 |
668,72 |
23,4 |
13,3 |
| C2512C |
311,2 |
1036 |
65,1 |
33,2 |
668,72 |
23,4 |
15,0 |
| C2514C |
362,0 |
1205 |
65,1 |
33,2 |
668,72 |
23,4 |
16,7 |
| |
| C552C |
55 |
50,8 |
362 |
95,3 |
71,2 |
686,65 |
50,1 |
14,8 |
| C554C |
108,0 |
769 |
95,3 |
71,2 |
686,65 |
50,1 |
18,8 |
| C556C |
158,8 |
1132 |
95,3 |
71,2 |
686,65 |
50,1 |
23,2 |
| C5510C |
260,4 |
1856 |
95,3 |
71,2 |
686,65 |
50,1 |
30,4 |
| C5513C |
336,6 |
2399 |
95,3 |
71,2 |
686,65 |
50,1 |
35,4 |
| |

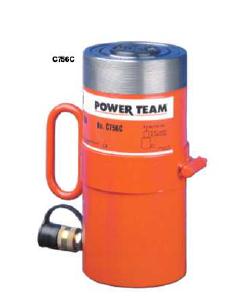

| C756C |
75 |
155,6 |
1597 |
114,3 |
102,6 |
650,45 |
72,1 |
33,4 |
| C7513C |
333,4 |
3423 |
114,3 |
102,6 |
650,45 |
72,1 |
49,7 |
| |
| C1002C |
100 |
50,8 |
676 |
130,2 |
133,0 |
668,45 |
93,5 |
28,6 |
| C1006C |
168,3 |
2247 |
130,2 |
133,0 |
668,45 |
93,5 |
41,3 |
| C10010C |
260,4 |
3469 |
130,2 |
133,0 |
668,45 |
93,5 |
51,3 |
|
適用于C系列通用油缸的端蓋
|
| 訂貨號 |
負載能力(噸) |
| 201375 |
5 |
| 201362 |
10 |
| 201362 |
15 |
| 201412 |
25 |
| 36161 |
55 |
| 36161 |
75 |
| 36161 |
100 |
| |
A |
B |
C |
D |
E |
F |
H |
J |
K |
| 訂貨號 |
活塞縮回
后總高度
(mm)
|
活塞伸出
后總高度
(mm) |
外圓直徑
(mm)
|
頸部螺紋
(in.) |
活塞頸部
螺紋長度
(mm) |
底面至
油缸距離
(mm) |
活塞桿
直徑
(mm) |
活塞桿
內螺紋
尺寸及深度
(mm) |
油缸
有效
面積
(mm) |
| C51C |
110,3 |
138,2 |
38,1 |
1 1/2-16 |
28,6 |
19,1 |
25,4 |
3/4-16 x 15,9 |
6,4 |
| C53C |
165,1 |
247,7 |
38,1 |
1 1/2-16 |
28,6 |
19,1 |
25,4 |
3/4-16 x 15,9 |
6,4 |
| C55C |
215,9 |
349,3 |
38,1 |
1 1/2-16 |
28,6 |
19,1 |
25,4 |
3/4-16 x 15,9 |
6,4 |
| C57C |
273,1 |
457,2 |
38,1 |
1 1/2-16 |
28,6 |
19,1 |
25,4 |
3/4-16 x 15,9 |
6,4 |
| C59C |
323,9 |
558,8 |
38,1 |
1 1/2-16 |
28,6 |
19,1 |
25,4 |
3/4-16 x 15,9 |
6,4 |
| |
| C101C |
92,1 |
117,5 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C102C |
120,7 |
174,6 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C104C |
171,5 |
276,2 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C106C |
247,7 |
403,2 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C108C |
298,5 |
504,8 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C1010C |
349,3 |
606,4 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C1012C |
400,1 |
708,0 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C1014C |
450,9 |
809,6 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| C1016C |
520,7 |
927,1 |
57,2 |
2 1/4-14 |
28,6 |
19,1 |
38,1 |
1-8 x 19,1 |
6,4 |
| |
| C151C |
123,8 |
149,2 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C152C |
149,2 |
203,2 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C154C |
200,0 |
304,8 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C156C |
271,5 |
427,0 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C158C |
322,3 |
528,6 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C1510C |
373,1 |
630,2 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C1512C |
423,9 |
731,8 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C1514C |
474,7 |
833,4 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| C1516C |
522,3 |
928,7 |
69,9 |
2 3/4-16 |
28,6 |
19,1 |
44,5 |
1-8 x 19,1 |
6,4 |
| |
| C251C |
139,7 |
165,1 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C252C |
165,1 |
215,9 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C254C |
215,9 |
317,5 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C256C |
273,1 |
431,8 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C258C |
323,9 |
533,4 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C2510C |
374,7 |
635,0 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C2512C |
425,5 |
736,6 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| C2514C |
476,3 |
838,2 |
85,7 |
3 5/16-12 |
49,2 |
25,4 |
57,2 |
11/2-16 x 25,4 |
9,5 |
| |
| C552C |
174,6 |
225,4 |
127,0 |
5-12 |
55,6 |
34,9 |
79,4 |
無 |
3,2 |
| C554C |
231,8 |
339,7 |
127,0 |
5-12 |
55,6 |
34,9 |
79,4 |
無 |
3,2 |
| C556C |
282,6 |
441,3 |
127,0 |
5-12 |
55,6 |
34,9 |
79,4 |
無 |
3,2 |
| C5510C |
384,2 |
644,5 |
127,0 |
5-12 |
55,6 |
34,9 |
79,4 |
無 |
3,2 |
| C5513C |
460,4 |
796,9 |
127,0 |
5-12 |
55,6 |
34,9 |
79,4 |
無 |
3,2 |
| |
| C756C |
314,3 |
469,9 |
146,1 |
5 3/4-12 |
44,5 |
31,8 |
95,3 |
無 |
3,2 |
| C7513C |
492,1 |
825,5 |
146,1 |
5 3/4-12 |
44,5 |
31,8 |
95,3 |
無 |
3,2 |
| |
| C1002C |
219,1 |
269,9 |
158,8 |
6 1/4-12 |
57,2 |
41,3 |
104,8 |
無 |
3,2 |
| C1006C |
336,6 |
504,8 |
158,8 |
6 1/4-12 |
57,2 |
41,3 |
104,8 |
無 |
3,2 |
| C10010C |
428,6 |
689,0 |
158,8 |
6 1/4-12 |
57,2 |
41,3 |
104,8 |
無 |
3,2 |
| 負載能力(噸) |
開孔數 |
螺紋尺寸 |
螺紋深度 |
螺栓外圓直徑 |
| 5 |
2† |
1/2 - 20 |
9,5 |
25,4 |
| 10 |
5/16 - 18 |
12,7 |
39,7 |
| 15 |
3/8 - 16 |
47,8 |
| 25 |
1/2 - 13 |
19,1 |
5,7 |
| 55 |
95,3 |
| *可選 75 |
4 |
3/4 - 10 |
25,4 |
114,3 |
| *可選 100 |
1-8 |
120,7 |
* 請詢制造商 (45°規格的接頭)
† 適用90°接頭 |
|
